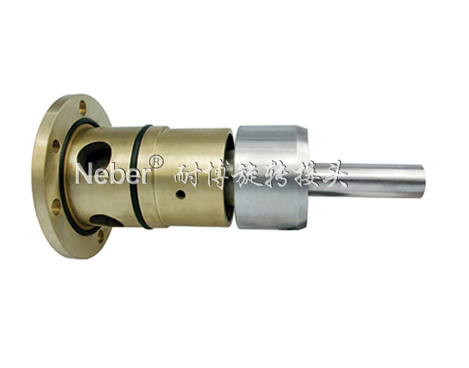

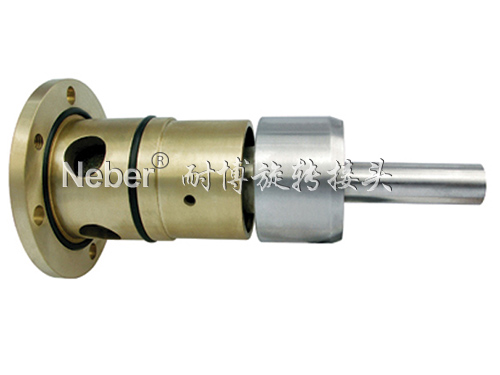

GS型旋转接头适用范围：
高温度：121℃
高压力：1.03MPa
高速度：10r/min
适用介质：水、冷却液
大轴向位移：10mm
大径向位移：1mm
角度偏移量：≤0.3º
试验压力：16bar
结构特点：
接头内部采用机械密封，密封元件采用耐高温、耐磨损、自润滑材料。密封元件磨损自动补偿，安装采用埋入式法兰连接。且记安装端面及安装孔加工要求Ra1.6以上，以保证安装密封可靠。
|

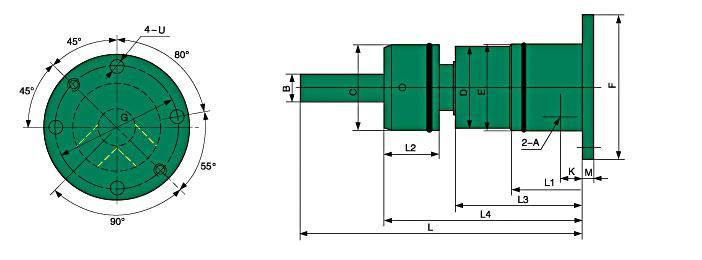

型号
|
A
|
B（ф）
|
C（ф）
|
D（ф）
|
E（ф）
|
F（ф）
|
G
|
K
|
L
|
L1
|
L2
|
L3
|
L4
|
M
|
U
|
|
TXGS
|
20
|
19
|
59
|
57．5
|
60
|
100
|
84
|
14．7
|
161．5
|
40
|
37．5
|
87
|
135
|
8
|
9
|
