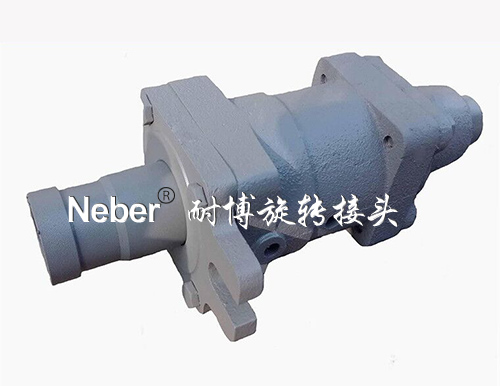

DS-X型旋转接头适用范围

高转速：≤500RPM
高温度：≤220℃
高压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

结构特点：
ds型旋转接头选用精密度好，使用时间久的专业生产轴承的进口NSK轴承。
以及通过球状石墨制作而成的耐用性的球磨铸铁，具有高强度的柔韧性，提高了铸铁时的机械性能。陶瓷环选用的是进口的碳化硅陶瓷，具有抵抗压力度高，不容易弯折，密度更精细，热膨胀几率低，使用更安稳，相比普通的石墨环的耐受温度高出十几倍的优势。

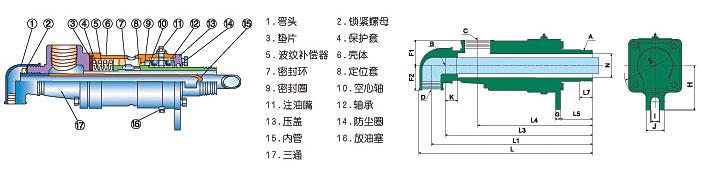

ds型双向旋转接头内部结构图

DS-X型旋转接头双向流通内管固定式——螺纹连接

规格	型号	A	B	C	D	E	F1	F2	G	H	I	J	K	L	L1	L3	L4	L5	L7	N
15	DS-X15-6	R1/2	10	Rc1/2	Rc1/2	79	29	25	8	55	14	34	15	217	204	191	156	42	20	14
20	DS-X20-8	R3/4	12	Rc3/4	Rc1/2	89	34	30	10	65	18	38	15	244	229	215	175	45	22	18
25	DS-X25-10	R1	16	Rc3/4	Rc1/2	110	42	33	10	70	14	40	28	303	288	273	223	63	25	25
32	DS-X32-15	R1-1/4	20	Rc1	Rc1/2	119	44	38	11	82	18	48	47	311	294	279	224	57.5	28	32
40	DS-X40-20	R1-1/2	25	Rc1-1/4	Rc3/4	125	60	43	10	92	20	50	48	353	335	316	253	60	30	38
50	DS-X50-25	R2	31	Rc1-1/2	Rc1	167	54	51	10	95	18	42	49	358	338	317	254	66	32	48
65	DS-X65-32	R2-1/2	40	Rc2	Rc1-1/4	186	70	62	14	120	20	50	59	422	394	369	295	72	42	64
80	DS-X80-40	R3	46	Rc2-12	Rc1-1/2	207	75	72	16	130	24	54	71	501	465	443	338	94	45	75
